Jak dobrać sprzęt alpinistyczny do pracy w strefie zagrożenia wybuchem?

Masz zakład z wyznaczonymi strefami ATEX, aktualną dokumentacją ochrony przed wybuchem i wykonawcę, który twierdzi, że „pracował już w takich warunkach”. Ale kiedy pytasz o sprzęt, słyszysz: „mamy profesjonalne wyposażenie, certyfikowane zgodnie z normami”. To nie jest odpowiedź na Twoje pytanie. Certyfikacja zgodna z normami alpinistycznymi to co innego niż certyfikacja ATEX. Te dwie kategorie mogą się wykluczać — albo uzupełniać, jeśli sprzęt jest dobrany świadomie.

Ten artykuł wyjaśnia, które elementy wyposażenia alpinistycznego wymagają certyfikatu ATEX, jakie ryzyka wynikają ze złego doboru materiałów i jak wygląda wymagana dokumentacja sprzętu.

Które elementy wyposażenia muszą posiadać certyfikat ATEX

Nie każdy element zestawu alpinistycznego jest jednakowo istotny z perspektywy ATEX. Oceniając ryzyko, należy rozróżnić dwa mechanizmy zagrożenia: iskrzenie mechaniczne (uderzenie metalu o metal lub metal o beton) oraz wyładowanie elektrostatyczne (akumulacja ładunku na materiałach o wysokiej rezystywności).

Elementy, które wymagają certyfikacji ATEX lub doboru materiałowego zgodnego z wymaganiami Ex:

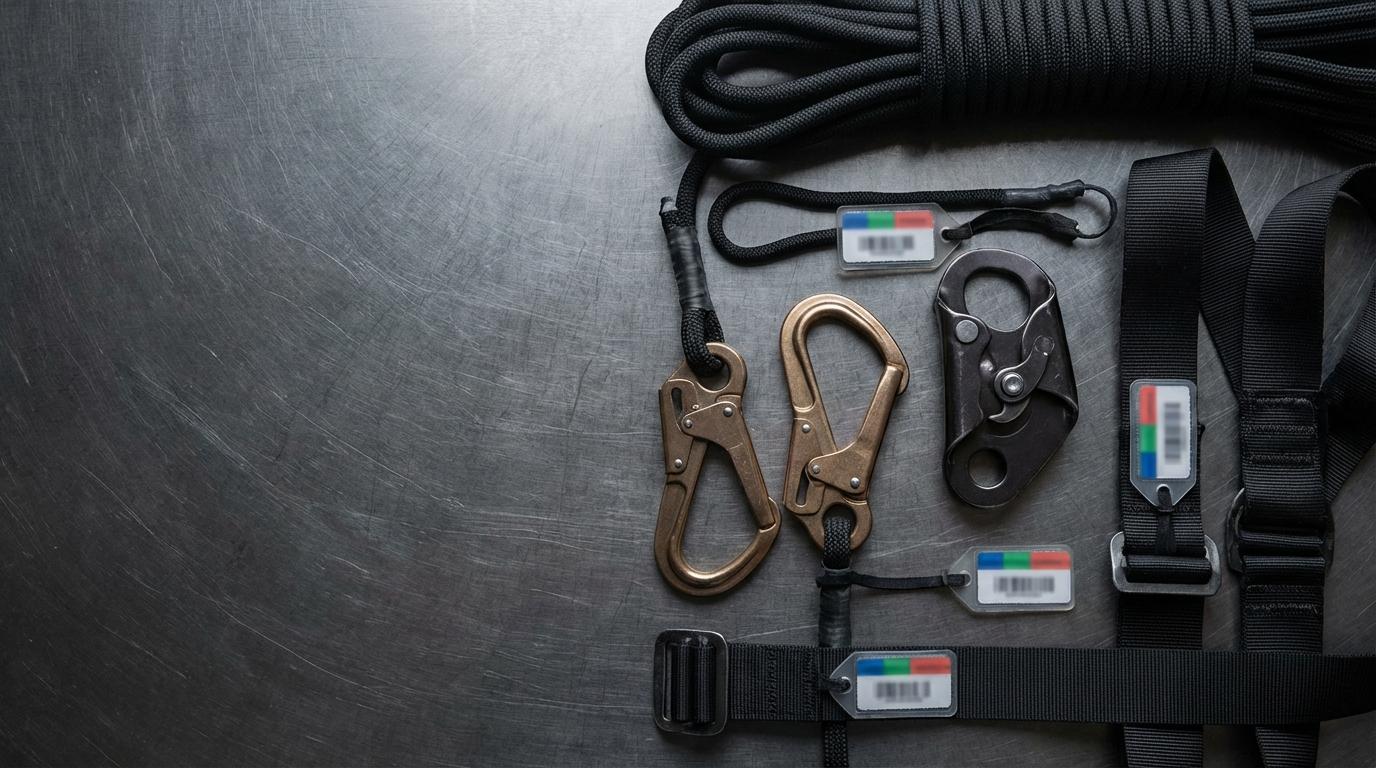

Urządzenia zjazdowe i przyrządy do awansu na linie — komponenty metalowe muszą być wykonane z materiałów nieiskrzących lub posiadać certyfikat ATEX kategorii odpowiedniej do strefy.
Karabinki i łączniki — standardowe karabinki aluminiowe mogą iskrzyć przy uderzeniu. W strefach 0/1/20/21 stosuje się karabinki z brązu berylowego lub ze stali pokrytej powłoką antyspark.
Szelki i lonże — wymagają atestacji antyelektrostatycznej, szczególnie w strefach pyłowych (20/21/22).
Liny — element często pomijany w analizach ATEX, a istotny ze względu na ryzyko elektrostatyczne.
Oświetlenie osobiste — latarki i lampy czołowe muszą posiadać certyfikat ATEX kategorii odpowiedniej do strefy; standardowy sprzęt LED nie kwalifikuje się do pracy w strefach zagrożonych.
Środki łączności — telefony, krótkofalówki i inne urządzenia elektroniczne bez certyfikatu ATEX nie mogą być wnoszone do strefy.

W strefach 2 i 22 (najniższy stopień zagrożenia) wymagania są mniej restrykcyjne — niektóre elementy standardowego sprzętu alpinistycznego mogą być akceptowalne po ocenie ryzyka. W strefach 0, 1, 20 i 21 nie ma kompromisów.

Liny, szelki, urządzenia zjazdowe — materiały a wyładowania elektrostatyczne

Elektrostatyka w strefach ATEX to temat, który bywa niedoceniany nawet przez doświadczonych techników. Liny z tworzyw sztucznych — standardowe liny poliamidowe lub poliestrowe stosowane w alpinizmie przemysłowym — mogą akumulować ładunki elektrostatyczne podczas tarcia o powierzchnie lub przez sam ruch technikarza wzdłuż liny. Przy odpowiednich warunkach (suche środowisko, obecność pyłu o niskiej minimalnej energii zapłonu) iskra elektrostatyczna z naładowanej liny może zainicjować zapłon.

Specyfikacje wymagane dla lin stosowanych w strefach pyłowych (20/21/22) obejmują:

Rezystywność liny poniżej wartości progowej określonej w EN ISO 6945 lub normach ATEX dla lin
Możliwość odprowadzenia ładunku przez element uziemiony
Brak materiałów o wysokiej triboelektryczności w zewnętrznym oplocie

Część producentów sprzętu alpinistycznego oferuje liny z rdzeniem przewodzącym lub z opryskami antyelektrostatycznymi. Nie są to produkty standardowe — ich dostępność i cena różnią się od standardowych lin roboczych. Wykonawca, który mówi, że „używa dobrych lin”, powinien być w stanie wskazać konkretny model i potwierdzić jego parametry elektrostatyczne.

Szelki i odzież robocza stanowią osobną kategorię. Odzież antyelektrostatyczna klasy ESD (electrostatic discharge) jest standardem w wielu zakładach przemysłowych, jednak nie każda odzież ESD spełnia wymagania ATEX dla stref 20/21. Producenci specjalistycznej odzieży roboczej podają w dokumentacji, dla jakich klas stref ATEX produkt jest certyfikowany.

Narzędzia nieiskrzące — przegląd dostępnych rozwiązań

Narzędzia pracy wysokościowej w strefach ATEX to kategoria, która w Polsce wciąż jest mało ustandaryzowana. Na rynku europejskim dostępnych jest kilka kategorii rozwiązań.

Narzędzia z brązu berylowego: Najczęściej stosowane w strefach gazowych (0/1/2). Brąz berylowy jest twardy, odporny na korozję i nie iskrzy przy uderzeniu. Produkowane są z niego klucze, młotki, dłuta, skrobaki i podstawowe narzędzia ręczne. Wadą jest wyższa cena i ograniczona dostępność w mniejszych rozmiarach.

Narzędzia te są kluczowe, by przygotować podłoże pod malowanie antykorozyjne w miejscach, gdzie użycie szlifierki czy standardowej szczotki drucianej mogłoby wywołać wybuch.

Narzędzia z miedzi i stopów mosiężnych: Alternatywa dla brązu berylowego, stosowana tam, gdzie wymagania nieiskrzenia są istotne, ale dopuszczalna jest nieco mniejsza twardość. Stosowane głównie w strefach 1 i 2.

Narzędzia z tworzyw sztucznych antyelektrostatycznych: Stosowane w strefach pyłowych (20/21/22). Produkowane są z materiałów o kontrolowanej rezystywności — nie iskrzą ani mechanicznie, ani elektrostatycznie. Ograniczenie: niższa wytrzymałość mechaniczna niż metale.

Odkurzacze przemysłowe certyfikowane ATEX: Dostępne od kilku producentów, oznaczane kategorią II 2D lub II 1D. Posiadają silniki z iskrobezpiecznym napędem, filtry HEPA do zatrzymywania pyłów wybuchowych i system uziemienia zbiornika. Różnią się znacznie od standardowych odkurzaczy przemysłowych — zarówno ceną, jak i specyfikacją techniczną.

Dokumentacja sprzętu wymagana przez operatora zakładu

Zanim wpuścisz wykonawcę z zestawem sprzętu do strefy ATEX, masz prawo i obowiązek sprawdzić dokumentację. Wykonawca powinien dostarczyć:

Deklarację zgodności CE dla każdego urządzenia lub narzędzia certyfikowanego ATEX, ze wskazaniem kategorii (np. II 1G Ex ia IIC T4 dla sprzętu do stref 0/1 gazowych)
Instrukcję użytkowania w wersji polskiej — wymóg ustawowy dla sprzętu stosowanego na polskich obiektach przemysłowych
Protokół ostatniego przeglądu sprzętu — urządzenia ATEX wymagają przeglądów w krótszych cyklach niż standardowe; częstotliwość zależy od kategorii i warunków użytkowania
Numer seryjny i datę produkcji dla każdego elementu — umożliwia weryfikację aktualności certyfikacji
Potwierdzenie, że sprzęt nie był używany poza zakresem certyfikacji — element ważny przy zakupie sprzętu używanego

Brak któregokolwiek z tych dokumentów powinien zatrzymać realizację pracy. Odpowiedzialność za wpuszczenie do strefy wykonawcy z nieodpowiednim sprzętem leży po stronie zarządcy obiektu, nie wykonawcy.

Jeśli planujesz prace alpinistyczne w strefie zagrożonej wybuchem i chcesz sprawdzić, czy dysponujemy sprzętem odpowiednim dla Twojej klasyfikacji stref — zapytaj o zakres certyfikacji przed umówieniem realizacji. Pokażemy dokumentację sprzętu bez zbędnych formalności.
